氛围源热泵热机实训查核装配是按照教导部“复兴21世纪职业教导课程鼎新和课本扶植计划”请求，按照职业教导的讲授和实训请求研发的产物。合适高职院校、职业黉舍的制冷制热手艺、热泵手艺讲授实训尝试操练装配。热泵手艺是收受接管和操纵低位热能的有用办法之一，研讨和推行热泵手艺对节能有首要意思。跟着这几年制冷手艺的成长，热泵手艺在我国获得日趋普遍的利用。
一、装配特色
1、体系机组装备凹凸压掩护体系、过载掩护、缺相掩护、化霜功效等多重掩护，确保体系宁静、靠得住、稳定的运转，不影响讲授课程。
2、零件体系接纳全主动智能化节制，操纵便利，水温、水位、开、关、时候都能够由用户自在设定，零件接纳断电主动影象功效，不必每次反复操纵，便利适用。
3、本尝试装配接纳紧缩机，优良铜件铸造的热互换器，热互换效力高，宁静靠得住。水箱接纳进步前辈的拉丝银工艺，将时髦与顶级科技连系在一路，装备表面雅观风雅，水箱内胆接纳304不锈钢制作，耐久耐用，不轻易侵蚀、破坏。
4、体系接纳产业用氛围源热泵热水机组，与产业现实装备相分歧，让讲授与现实利用接轨。室外主机接纳加厚钣金烤漆型，耐受差别的尝试情况，持久有用的任务，不会生锈侵蚀。
5、整套实训装配集氛围源热泵热机体系、电气节制体系、毛病摹拟体系于一体，工艺体系实在完整,布局清楚、松散，充实知足先生对实训的请求。
6、实训装配直观展现了热泵型热水器的体系布局、任务道理，可清楚的看到制热轮回体系布局及首要部件的什物，体系还设置装备摆设有互换电压表、互换电流表、温度表、真空压力表、使全部热泵体系的及时任务状况一目明了。
7、可摹拟产业现实题目停止毛病设置，先生按照工艺流程阐发毛病能够产生的缘由，肯定毛病产生的规模，并停止排故实训。
8、装备管路：装备在原貌根本面不转变其机能的情况下把原有制冷管路公道的全体挪动到尝试台加上，并加装了，凹凸压力掩护器，工质液体可视镜，管路上接纳差别的色彩，高压管为白色，高压管为蓝色，
9、压力掩护装备：避免讲授进程中先生插手的制冷剂过量，或过少而引发的装备任务不普通
10.在蒸发器差别压力下，完成紧缩机在差别制冷量的测试，具备紧缩机过冷/过热主动调理
11.转变了机器式节省装配在尝试进程中难以调理和破坏,让先生在尝试进程中进修电子节制的体例，操纵调理体例，手艺参数调剂.
二、氛围源热泵实训查核装配手艺机能
1.输出电源：单相三线～220V±10% 50Hz
2.任务情况：温度-10℃～+40℃， 绝对湿度＜85%(25℃)， 海拔＜4000m
3.装配容量：小于即是1.5kVA
4.制冷剂：R22
5.制热量：3kW
6.重 量：200kg
7.形状尺寸（约莫）：180cm×73cm×164cm
8.宁静掩护：具备泄电压、泄电流过流掩护装配，宁静合适国度规范。
三、实训装配的根基设置装备摆设及功效

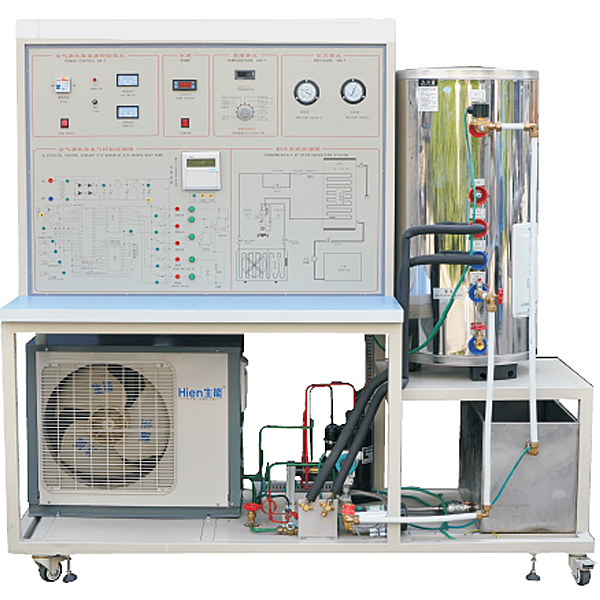

实训装配首要由节制屏、实训桌、热泵机组等构成。
1.实训桌
实训桌接纳优良产业铝型材组建而成，形状雅观、耐侵蚀、布局强度高。桌面为防火、防水、耐磨高密度板，布局坚忍，外型雅观风雅；桌面用于装配电源节制屏并供给一个宽阔温馨的任务台面。尝试台接纳优良双层亚光密纹喷塑钣金件；实训桌还设有四个万向轮，便于挪动和牢固。
2.节制屏
接纳铁质双层亚光密纹喷塑布局，优良亚克力面板，面板上激光雕镂有热泵机组体系工艺流程图，工艺流程道理图永不磨损，清楚、平面。面板上设有明白标识及响应唆使灯，便于先生阐发察看。
3.电源节制局部
互换电源：供给节制屏和热泵机组任务所需的单相互换电源，可由电源总开关来节制。配有三位半数字式互换电压表和互换电流表，可唆使输出电网电压值和体系任务电流值。
4.丈量仪表
（1）数字式电压表：0～250V
（2）数字式电流表：0～10A
（3）真空压力表：-0.1～1.5Mpa
5、制冷量调理节制装配请求：
1）、经由进程主动调理进步冷媒流量，能够有用降高紧缩机的排气温度，扩展紧缩机高效做功区。接纳双向电子节制体系，可完成双向热泵功效、冷库节制，空用制冷机组，变频机组、中心空调
机组的的节能节制和流量主动调剂。
2）、软件节制，能在线节制体系的温度，读取机组在最好温度体系制冷冷媒的流量开度数，调剂制冷机组的过热度，过冷度。该文本显现界面的左边，以文本的情势及时显现以后机组的运转数据。在界面右边的上半局部，是对通信信息的显现，包含通信脚色及通信端口的设定值和对以后通信状况的显现。在界面右边的下半局部“数据信息”中，显现以后领受到哪一种数据帧、领受到的数据帧的地点、等信息。具备上位机调理的线上和手动调理功效：
3）、体系配套调试节制软件请求：
A）、4 路及时温度显现：节制器同时检测体系的制冷多点温度，来节制机组过冷/过热度。
B）、阀的开度及时显现：节制工具为最大 500P 开度设定。可自行制冷体系制冷剂流量设定最小开度。
C）、24 路参数控制参数设置：节制器内一切与节制相干的温度参数、时候参数、节制参数、等24 个参数都能够调剂，以顺应制冷/热泵/冷库/水机等装备。
D）、主动调理：装备运转时有断电影象功效，坚持以后值稳定。确保制冷/热泵/冷库/水机等状况下的阀门开度。
E)、6 路用户摹拟情况数据入设定以下图：在调试中经由进程软件摹拟设定，可摹拟制冷主机组在各个温度前提下，阀的开度状况来堆集大批数据，从而按照每个制冷机组的特色来设定阀的规范开度值。具体参照 24 路参数设定
F)、多达 8 路装备运转监控：在线监控机组的紧缩机、收缩阀、各点温度、掩护举措电路等运转状况。
G)、过冷/热度节制规模：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设想供给数据。
H)、制冷剂：顺应 R134AR22R410A 等别的冷媒。
4）脱机手动设定请求
A）温度和开度可显现查问/设置：节制器一切检测到的温度都能够被查问开度也可和时查问显现
B）调理功效：在机组开辟和调试阶段，能够经由进程节制器手动调理功效，获得有用的尝试数据。
C）数码管显现器在线显现开度和温度和毛病代码。
D）数码管显现器在线显现开度和温度和毛病代码
5) 曲线显现界面请求
6、修建大楼与智能楼宇电气装配假造仿真软件
基于unity3d设想，用户自行按照电脑设置装备摆设挑选差别的交互界面巨细，可选六级画质品级。软件内模子可停止360°扭转、减少、减少、平移。软件利用进程有小助手提醒，内容以下：
A、湿式报警体系
1、体系概述：湿式报警体系概述
2、装备认知：设有最好视角、装备概况（显现该装备的先容或参数）、操练（内置6道挑选题，挑选准确与毛病均有提醒）、道理图（可从道理图中进入到装备中）。装备有：喷头、水流唆使器、旌旗灯号蝶阀、排气阀、火警报警节制、高管压力表、高位水箱、威亚节制柜、稳压罐、流量开关、结尾试水装配、排水举措措施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、宁静稳压阀、消防池塘。
3、道理展现：展现湿式报警体系的任务道理，三维动画演示，三维模子半通明化，能够见外部水流。装备操练模块（内置4道挑选题，挑选准确与毛病均有提醒）
4、设想安排：设有挑选题、计较题，每题均有计分，提交后显现准确谜底与得分
B、气体灭火体系
1、体系概述：气体灭火体系概述
2、装备认知：设有最好视角、装备概况（显现该装备的先容或参数）、操练（内置8道挑选题，挑选准确与毛病均有提醒）、道理图（可从道理图中进入到装备中）。装备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、宁静阀、称重报警仪、电磁启动器、挑选阀、烟感报警器、火警报警节制器。
3、道理展现：展现气体灭火体系的任务道理，三维动画演示，三维模子半通明化，能够见外部气体。装备操练模块（内置3道挑选题，挑选准确与毛病均有提醒）
4、设想安排：设有6道挑选题，每题均有计分，提交后显现准确谜底与得分
C、逃生练习训练：接纳兴趣游戏的情势停止讲授，在限制的时候内逃出着火房间，挑选失误将间接进入分数界面。
四、实训名目
1.热泵机组体系的熟悉和领会
2.热泵机组体系启动、运转、调试、掩护手艺的实训
3.热泵机组运转工况和运转参数的检测及阐发
4.热泵机组制热量、机能系数的计较与阐发
5.热泵机组体系毛病的设置和检测
